Пульти та щити керування – це серце будь-якого сучасного виробничого процесу. Вони забезпечують контроль, моніторинг та ефективну диспетчеризацію об'єктів на підприємствах енергетики та інших промислових галузей. У їхні конструкції можуть бути інтегровані вимірювальні та реєструючі прилади, елементи керування, сигналізації, мнемосхеми, а також системи автоматизації (АСУ ТП) тощо.


Щит керування зазвичай створюється з вертикальних панелей, а пульт управління – із похилих панелей, які забезпечують зручний доступ до елементів керування технологічними процесами.

Пульти керування українського виробника

Компанія «Radiy» пропонує широкий асортимент інноваційних рішень для керування виробничими процесами, серед яких:

  • щити управління для електростанцій та підстанцій;
  • пульти для об’єктів інфраструктури;
  • пульти для випробувальних стендів;
  • навчальні макети пультів управління.

Усе залежить від вимог замовника та набору функцій, який потрібен у тому чи іншому проєкті. Розробка такого обладнання проводиться відповідно до нормативних документів, яким підпорядковується продукція промислового призначення, та чинних стандартів безпеки.

Класифікація та застосування

Виділяють такі види ПУ:

  • блокові (БЩУ);
  • резервні (РЩУ);
  • місцеві (МЩУ);
  • щити загальноблокових пристроїв керування (ЩОУ) тощо.

Пульти автоматизації для енергетики: блочний щит керування

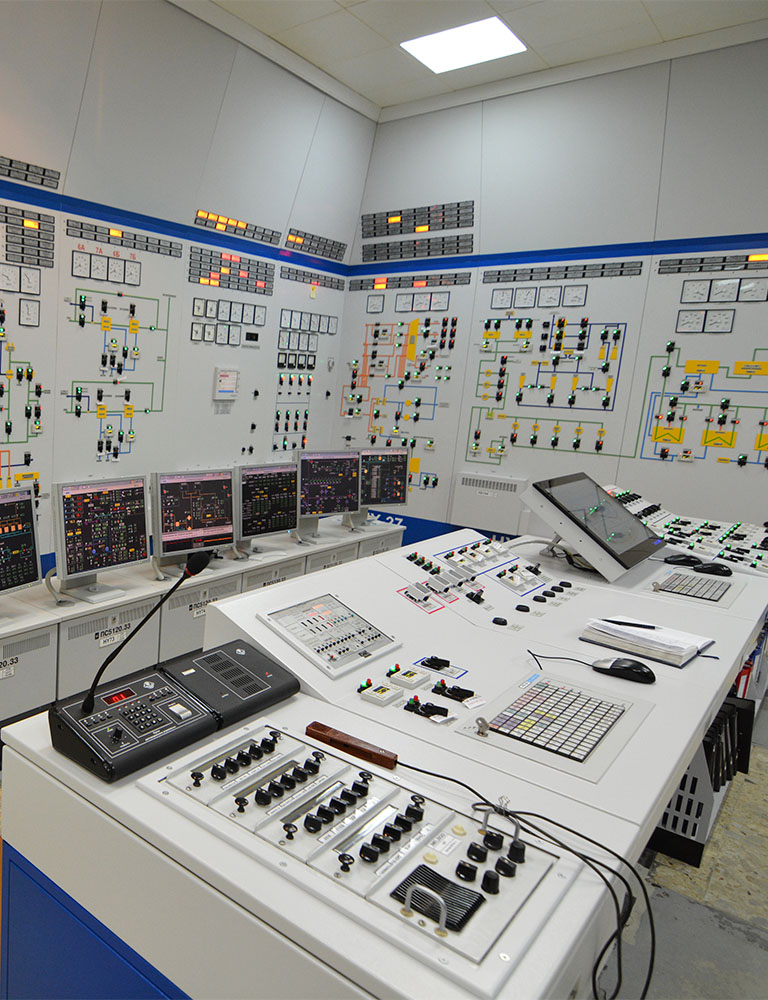

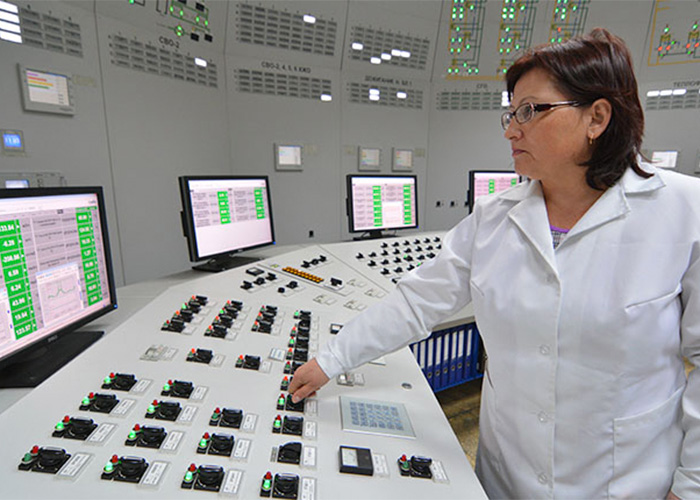

Блочний щит управління (БЩУ) – це основний центр керування енергоблоком АЕС, який забезпечує безперебійний контроль над його роботою. Завдяки БЩУ у оператора є повний доступ до інформації про стан систем і можливість оперативно реагувати на будь-які зміни.

Як змінювалась структура БЩУ

З моменту появи атомної енергетики БЩУ зазнав суттєвих змін, еволюціонуючи від простих панелей до складних інтегрованих систем. Сучасний БЩУ включає:

  • Інформаційні панелі, що відображають ключові дані: мнемосхеми блока, технологічні параметри, сигнали тривоги.
  • Пульт керування – оснащений основними органами керування для забезпечення швидкої взаємодії з системами.
  • Робочі місця операторів – зручні консолі для підвищення комфорту і ефективності роботи персоналу.

Розподіл зон у приміщенні БЩУ

Для забезпечення зручності і безпеки роботи, приміщення БЩУ розділене на функціональні зони:

  1. Оперативна зона:
    • У ній зосереджено обладнання для керування основними процесами, як у звичайному, так і в аварійному режимі.
    • Тут також розміщена апаратура для контролю систем безпеки. Спеціальні датчики передають сигнали, які відображаються на пультах (їх кількість та функції залежать від вимог проєкту).
  2. Неоперативна зона:
    • Ця зона призначена для обслуговування та налаштування автоматизованих систем керування.
    • Вона дозволяє технічному персоналу виконувати свої завдання, не заважаючи операторам управляти енергоблоком.

У сучасних проєктах додається ще одна зона – супервізорний контур. Це інформаційний простір для допоміжного персоналу, який забезпечує доступ до даних про роботу енергоблока, не заважаючи основним операторам.

Щит місцевого управління

Щит місцевого управління (ЩМУ) є важливим елементом у сучасних системах керування технологічними процесами. Як на виробництвах, так і в системах життєзабезпечення житлових і промислових об’єктів, це обладнання дає можливість моніторити та змінювати стан виконавчого механізму, зокрема асинхронних електродвигунів. Вони приводять у дію такі механізми, як насоси, вентилятори, транспортери, змішувачі та інше обладнання.

Для надійної роботи цього обладнання використовуються спеціальні щити (як операторські пульти) або відсіки в комплектних системах, які виконують пуск, зупинку, сигналізацію стану двигуна та його захист від коротких замикань і перевантажень.Кожен щит проєктується з орієнтацією на індивідуальні вимоги від замовника.

Реалізовані проєкти radiy

Портфоліо компанії досить обширне. Це обладнання та його елементи у різних конфгураціях входить до складу таких програмно-технічних комплексів, як система групового та індивідуального управління (ПТК СГІУ) та система автоматичного регулювання, потужності, розвантаження й обмеження потужності та прискореного попереднього захисту реактора (ПТК АРП-РОП-ППЗ).

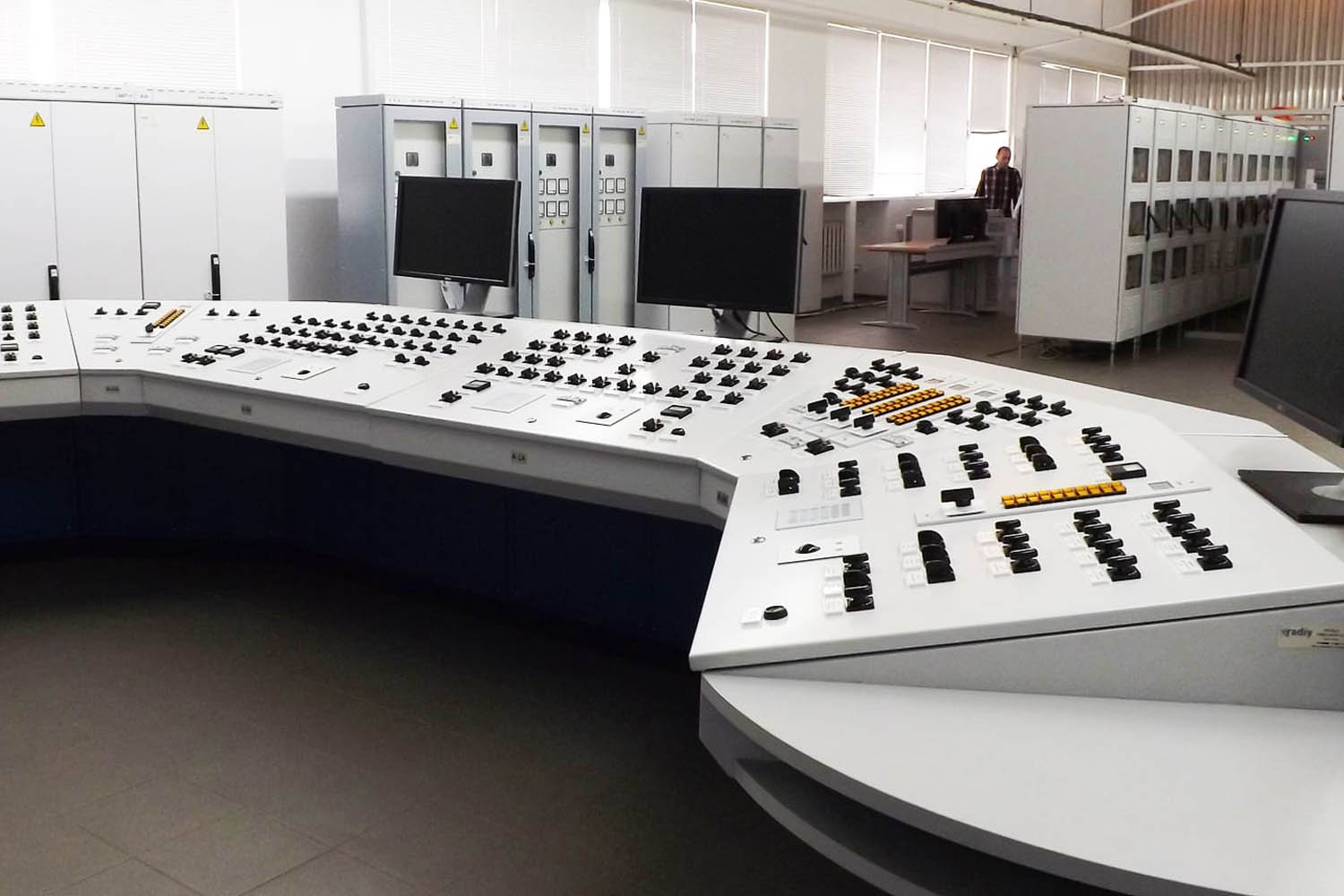

Щити, пульти керування та їх елементи розробки radiy у різних об'ємах постачання були встановлені на всіх АЕС України. Зокрема у 2016 році для ВП РАЕС виготовили 2 програмно-технічні комплекси СНЕ, до складу яких входили ЩОУ.  А у 2017 році завершили проєкт із постачання великого пульта керування для тієї ж АЕС.

Європейські проєкти

Наразі завершена модернізація технічних засобів аварійного та попереджувального захисту (АПЗ), автоматичного регулятора потужності (АРП) та апаратури розвантаження та обмеження потужності (АРОП) 6-го енергоблока та у 2025 році буде виконана модернізація на 5-му енергоблоці АЕС “Козлодуй” (Болгарія). Наші ПУ входять до переліку обладнання, необхідного для цієї модернізації.

Без пультів, щитів керування чи їхніх елементів не обходиться жодна автоматизована система управління технологічним процесом. Це – невід'ємний компонент будь-якої системи керування, який гарантує безпечну й ефективну роботу електродвигунів та іншого обладнання, максимальний комфорт та безпеку персоналу.



Тож обирати варто найкращих у своїй справі – перевірених виробників із бездоганною репутацією!
