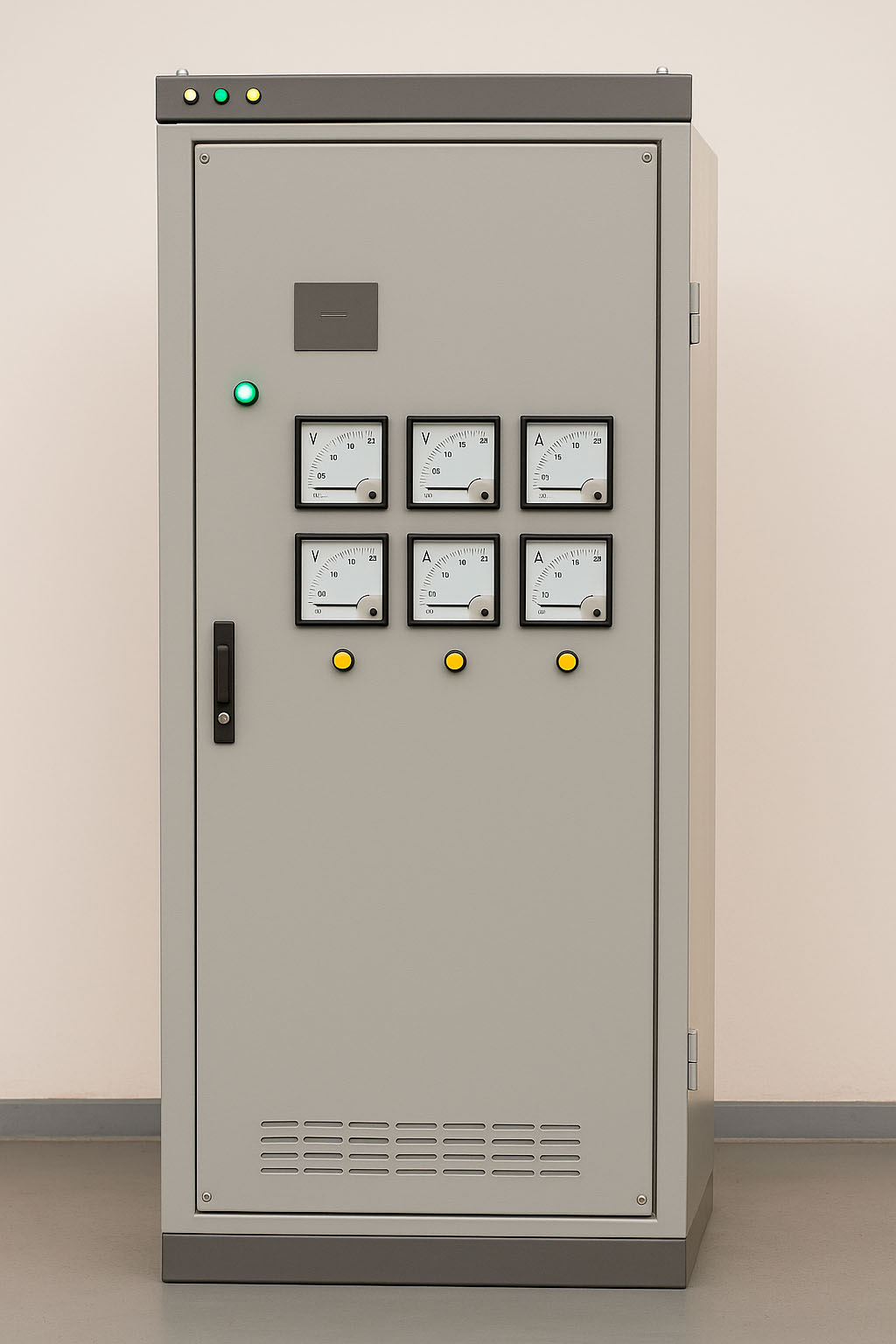

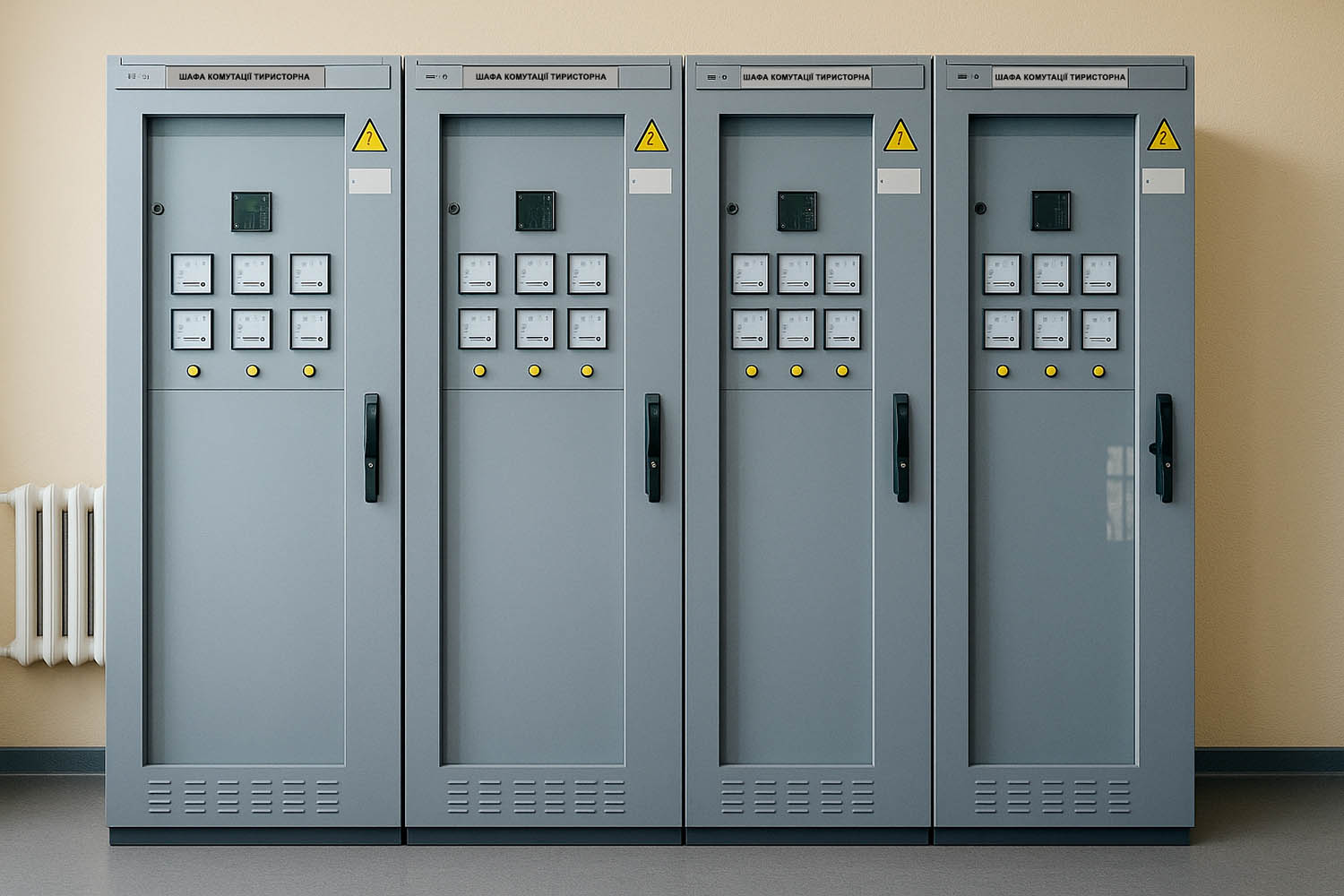

Шафа комутації тиристорна (ШКТ)
Це інтелектуальне рішення для керування електрообігрівачами. Вона забезпечує надійний контроль і точне регулювання температури, гарантуючи стабільну роботу навіть у найскладніших умовах.
Як тиристорна шафа підвищує ефективність електромереж?
Тиристорна шафа (ШКТ) (так як і релейні шафи) – це розумне рішення для керування електричними навантаженнями, яке значно покращує стабільність, енергоефективність і безпеку електромереж.
Регулювання
потужності
Зниження перевитрат електроенергії, що особливо важливо для великих промислових об'єктів.
Підвищення
надійності
Шафа забезпечує плавне та безперервне перемикання між ступенями нагріву, що знижує пускові струми та навантаження на електромережу.
Зменшення ризику
аварій
Автоматичне керування і система захисту від перевантажень та коротких замикань запобігають критичним збоям у мережі.
Подовження ресурсу
обладнання
Забезпечується плавним керуванням струмом.
Технічні особливості шафи комутації тиристорної
Функційні особливості
Шафа комутації тиристорна (ШКТ) – це високотехнологічне рішення для керування електрообігрівачами та іншими електронавантаженнями. Її конструкція, компоненти та функціональність гарантують надійність, безпеку та ефективність роботи навіть у найскладніших умовах.
Основні технічні характеристики
- Тип керування: фазове або імпульсне регулювання потужності.
- Робоча напруга: 220 В / 380 В / 660 В (залежно від модифікації).
- Частота мережі: 50 Гц або 60 Гц.
- Номінальний струм: від 50 А до 1000 А.
- ККД: понад 98%.
- Керування навантаженням: плавне регулювання для зменшення пускових струмів.
- Захист від перевантажень: автоматизація відключення при перевищенні допустимих параметрів.
- Захист від короткого замикання: швидкодіючі запобіжники.
Стійкість до зовнішніх впливів:
- Витримує вібрації, удари та землетруси до 7 балів (MSK-64).
- Працює в широкому діапазоні температур: від -40°C до +55°C.
- Захист від пилу та вологи – IP54 (залежно від виконання).
Функційні особливості
Технології та обладнання від Radiy – найкраще рішення, адже це обладнання має такі важливі опції:
- Автоматичне керування – підтримує задану температуру або рівень потужності без втручання оператора.
- Можливість інтеграції в автоматизовані системи управління (АСУ ТП).
- Дистанційний моніторинг та керування через Modbus, Profibus, Ethernet.
- Безконтактне комутування – збільшений ресурс роботи (до 100 000 годин безвідмовної експлуатації).
- Самодіагностика та аварійна сигналізація – виявлення несправностей у реальному часі.
Елементи конструкції
Тиристорний модуль – це електронний пристрій, що містить один або кілька тиристорів, інтегрованих у загальний корпус з елементами керування та охолодження. Він використовується для перемикання і регулювання потужності в електричних колах високої напруги і струму.
Як працює тиристорний модуль?
Модуль комутації (комутатор) – це електротехнічний пристрій, який виконує кероване увімкнення, вимкнення або перемикання електричних кіл. Принцип дії: тиристор у модулі працює як електронний ключ, що вмикає або вимикає струм у навантаженні при подаванні керуючого сигналу.
Де застосовуються тиристорні шафи комутації?
Шафа комутації тиристорна забезпечує точне та безперебійне управління навіть у найекстремальніших умовах. Будь-які сфери, де важливе ефективне управління нагрівальними елементами:
Промислові підприємства
Енергетичні об’єкти
