Цифрова підстанція: чим відрізняється від традиційної і що дає підприємству

Поширення цифрових підстанцій є одним із ключових напрямів модернізації електроенергетики. Такі об'єкти забезпечують інтеграцію відновлюваних джерел енергії, накопичувачів електроенергії, систем керування попитом та інших компонентів інтелектуальних мереж. Вони підвищують надійність енергосистеми, зменшують експлуатаційні витрати та створюють основу для цифрової трансформації енергетичної галузі.

Що таке цифрова підстанція та як вона працює

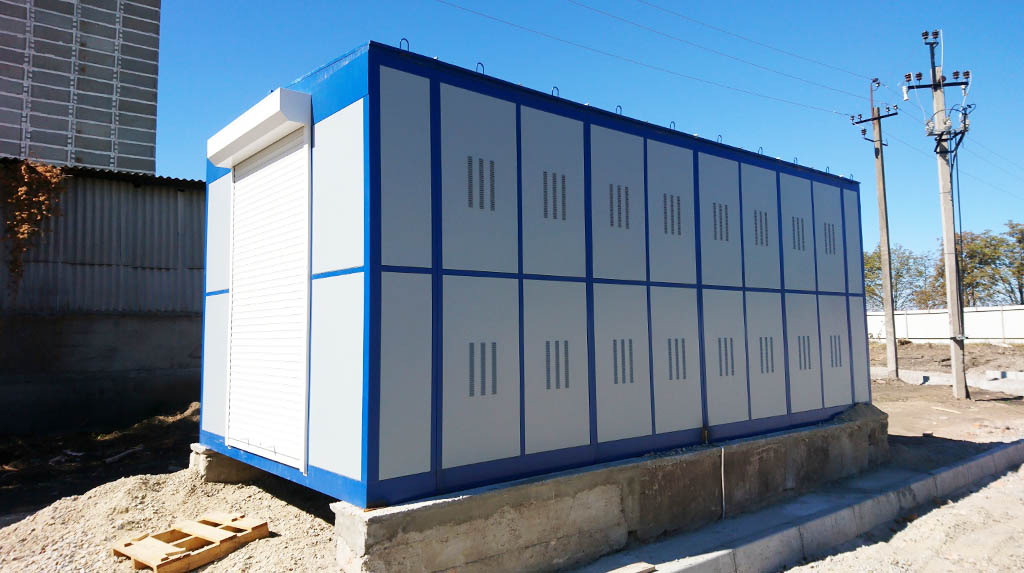

Цифрова підстанція (ЦПС) – це сучасний енергооб'єкт, у якому процеси керування, релейного захисту, автоматики (РЗА), вимірювання та моніторингу повністю переведені в цифровий формат. На відміну від традиційних підстанцій, де інформація передається великою кількістю мідних кабелів, сучасна підстанія матиме цифрову архітектуру – це волоконно-оптичні лінії зв'язку та єдину мережу передачі даних. Це забезпечує швидкий і надійний обмін інформацією між усіма компонентами системи, зменшує кількість кабельних з'єднань і підвищує загальну ефективність роботи підстанції. Якщо традиційна комплектна трансформаторна підстанція виконує функцію розподілу та перетворення електроенергії, то її цифрова модифікація додатково забезпечує безперервний збір даних, автоматичну діагностику обладнання та інтеграцію з сучасними системами диспетчерського керування.

Основою цифрової підстанції є міжнародний стандарт IEC 61850, який визначає єдині принципи взаємодії інтелектуальних електронних пристроїв (IED – Intelligent Electronic Devices). Завдяки цьому обладнання різних виробників може працювати в єдиній інформаційній системі без складної інтеграції та додаткових інтерфейсів.

Традиційна підстанція vs цифрова: у чому різниця?

Архітектура цифрової підстанції

Типова цифрова підстанція складається з двох рівнів передачі даних:

• Station Bus – мережа верхнього рівня, яка забезпечує обмін інформацією між системами диспетчерського керування (SCADA), контролерами, пристроями релейного захисту та автоматизації.
• Process Bus – мережа нижнього рівня, що передає цифрові сигнали безпосередньо від первинного обладнання: трансформаторів струму і напруги, вимикачів, роз'єднувачів та інших пристроїв.

Важливу роль у цій архітектурі відіграють Merging Units – пристрої, які перетворюють аналогові сигнали від вимірювальних трансформаторів у цифровий формат та передають їх мережею відповідно до стандарту IEC 61850-9-2. Завдяки цьому значно скорочується кількість кабельних ліній між первинним і вторинним обладнанням.

Основні переваги цифрової підстанції для підприємств

• Швидкий обмін даними. Усі сигнали передаються цифровими каналами практично без затримок, що забезпечує оперативне реагування систем релейного захисту та автоматики.
• Менше кабельної продукції. Використання волоконно-оптичних ліній дозволяє суттєво скоротити обсяги мідного кабелю, знизити витрати на монтаж і спростити подальшу модернізацію об'єкта.
• Інтелектуальне керування мережею. Цифрові підстанції є ключовим елементом концепції Smart Grid. Вони автоматично визначають місце пошкодження, локалізують аварію, виконують перемикання резервних схем живлення та мінімізують тривалість відключень.
• Моніторинг у режимі реального часу. Система безперервно контролює температуру обладнання, струми, напругу, навантаження, стан вимикачів та інші параметри. Це дозволяє переходити від планового технічного обслуговування до обслуговування за фактичним технічним станом (Condition-Based Maintenance), знижуючи експлуатаційні витрати.
• Високий рівень кібербезпеки. Цифрові підстанції проєктуються з урахуванням сучасних вимог до інформаційної безпеки. Сегментація мережі, резервування каналів зв'язку, автентифікація пристроїв і застосування міжнародних стандартів кіберзахисту підвищують стійкість критичної інфраструктури до кібератак.

Виклики впровадження в українських реаліях

У Київській області триває будівництво першої в Україні цифрової підстанції, запуск якої запланований на наступний рік. Завдяки експлуатації цього нового енергооб'єкта забезпечуватиметься надійне електропостачання для понад 65 тисяч домогосподарств. Про хід реалізації проєкту повідомив голова Київської обласної військової адміністрації Микола Калашник.

Інтелектуальне керування електромережею

Нова підстанція стане важливим елементом відновлення та модернізації енергетичної інфраструктури Київщини, яка зазнала значних руйнувань під час повномасштабної війни. В основі роботи об'єкта – цифрова система керування, що в режимі реального часу аналізує параметри електромережі та автоматично реагує на будь-які відхилення. Вона оперативно визначатиме місце пошкодження, виконуватиме діагностику обладнання та сприятиме швидкій локалізації аварій. Завдяки цьому скоротиться тривалість аварійних відключень, підвищиться надійність електропостачання та зменшаться технологічні втрати електроенергії.

Готовність до енергетики майбутнього

Повномасштабне вторгнення стало безпрецедентним викликом для всієї української промисловості. Однією з важливих переваг цифрової підстанції стане підтримка розподіленої генерації. Система зможе інтегрувати в мережу електроенергію, вироблену домашніми сонячними електростанціями чи вітровими установками, автоматично приймаючи її надлишки. Крім того, інтелектуальні алгоритми забезпечуватимуть балансування потоків електроенергії між локальними джерелами генерації та централізованою мережею, що підвищить ефективність використання енергоресурсів і стійкість енергосистеми.
