Як працює електромережа в Україні: від електростанції до розетки

Енергосистема України є досить складною, ієрархічно побудованою інфраструктурою, яка об’єднує генерацію, передачу, розподіл і споживання електроенергії в єдину керовану систему. Вона функціонує як частина європейського енергопростору та має високий рівень централізації управління.

Електроенергетична система України дотримується тієї ж моделі, що використовується в усьому Європейському Союзі. Це означає, що структура системи – виробництво електроенергії, її передача по всій країні, розподіл на місцевому рівні та продаж споживачам – управляється різними компаніями. Деякі з цих функцій виконуються державними компаніями, інші частини системи відкриті для приватних інвестицій та конкуренції, оскільки це сприяє ефективності, інноваціям та кращим результатам для споживачів. Саме за таким принципом влаштовані сучасні європейські ринки електроенергії.

Що таке електромережа: базове визначення та структура

Електромережа в Україні – це інфраструктурна «кровоносна система» енергетики, яка забезпечує передачу та розподіл електроенергії від джерел генерації до кінцевих споживачів із заданими параметрами якості та надійності. Одним із головних принципів її ефективності є безпека в енергетиці.

Електромережа складається із:

• ліній електропередачі (повітряних і кабельних),
• підстанцій,
• розподільчих пристроїв (наприклад, комплектна трансформаторна підстанція),
• систем керування та захисту (наприклад, автоматика релейного захисту),

які працюють як єдина система для транспортування електроенергії.

Електроенергія зазвичай виробляється за допомогою обертових турбін. Енергія для обертання цих турбін може надходити з різних джерел: ядерної, вугільної, газової, водної або вітрової. Виробництво електроенергії відкрите для ринкової конкуренції. Численні компанії, як державні, так і приватні, виробляють електроенергію з різних джерел палива та технологій.

Як працює енергосистема в Україні?

Генерація

Україна має диверсифікований енергобаланс. Атомні електростанції (АЕС) забезпечують базове навантаження енергосистеми, виробляючи понад половину всієї електроенергії в Україні; найбільшим оператором є Енергоатом. Теплові електростанції (ТЕС) працюють на вугіллі, газі або мазуті та використовуються переважно для покриття пікових навантажень. Гідроелектростанції (ГЕС) і гідроакумулюючі станції (ГАЕС) виконують важливу роль у балансуванні системи, оскільки здатні швидко запускатися та змінювати режим роботи. Водночас відновлювані джерела енергії, зокрема сонячні, вітрові та біоенергетичні установки, активно розвиваються, хоча їхня генерація залишається залежною від погодних умов і тому є нестабільною.

Передача

Електроенергія передається високовольтними лініями напругою 330–750 кВ (це лінії електропередач), що формують магістральну інфраструктуру енергосистеми. Оператором системи передачі в Україні є Укренерго, який відповідає за безперервність і стабільність її роботи. Компанія в режимі реального часу балансує попит і пропозицію електроенергії, здійснює диспетчеризацію енергоблоків і керує аварійними режимами. Саме на цьому рівні ухвалюються критично важливі рішення, що забезпечують безперебійне електропостачання 24/7– фактично це «мозок» усієї енергосистеми.

Розподіл електроенергії

На нижчих рівнях (110–0,4 кВ) працюють оператори систем розподілу (обленерго): доставляють електроенергію до підприємств, домогосподарств та об’єктів інфраструктури. Це регіональні компанії, які відповідають за локальні мережі.

Управління і балансування

Енергосистема повинна підтримувати частоту 50 Гц і баланс генерації та споживання щосекунди. Для цього використовуються системи автоматичного регулювання з застосуванням маневрових потужностей (ГЕС, ТЕС) та аварійного резерву.

Інтеграція з Європою

З 2022 року енергосистема України синхронізована з енергосистемою Європи ENTSO-E. Це об’єднання європейських операторів систем передачі електроенергії, яке формує єдину енергетичну екосистему континентальної Європи (43 оператори з 39 країн). Організація відповідає за синхронізацію, стабільність і надійність електропостачання на міждержавному рівні. Її діяльність спрямована на безпечне функціонування енергомереж, ефективний обмін електроенергією та інтеграцію ринків. Фактично ENTSO-E виступає єдиним центром координації, який дозволяє енергосистемам різних країн працювати як узгоджений механізм. А це означає:

• можливість імпорту/експорту електроенергії,
• спільні стандарти стабільності,
• підвищення енергетичної безпеки та стабільність потужності.

Як передається електроенергія

Постачання електроенергії здійснюється через магістральні високовольтні мережі, які дозволяють транспортувати великі обсяги енергії на значні відстані з мінімальними втратами. Для цього на електростанціях напругу підвищують, що знижує струм і, відповідно, теплові втрати в лініях. В Україні ключову роль у цьому процесі виконує Укренерго, який управляє потоками електроенергії в режимі реального часу. Система побудована так, щоб забезпечити стабільність частоти та баланс між генерацією і споживанням. Передача відбувається як повітряними, так і кабельними лініями зв’язку, залежно від умов і навантаження.

Підстанції та трансформатори: як змінюється рівень напруги

Підстанції є ключовими вузлами електромережі, де відбувається зміна рівня напруги відповідно до етапу передачі чи розподілу електроенергії. Основну функцію виконують трансформатори, які підвищують напругу для ефективної передачі або знижують її до безпечного рівня для споживання. Це дозволяє оптимізувати роботу всієї системи та мінімізувати енергетичні втрати. Крім трансформації, підстанції забезпечують комутацію мереж, перерозподіл навантаження та захист обладнання від аварій. Вони оснащені сучасними системами автоматики й релейного захисту, що реагують на будь-які відхилення параметрів. Саме через підстанції електроенергія «адаптується» під потреби різних рівнів: від магістральної мережі до кінцевого користувача.

Як електрика потрапляє в будинки та бізнес

У спрощеному вигляді це має такий вигляд:

Електростанції → магістральні мережі → розподільчі мережі → споживач

Найважливіше для цієї системи є керованість: система працює як єдиний «живий організм», і будь-який дисбаланс миттєво впливає на всю країну.

Енергосистема в умовах війни

Війна чинить величезний тиск на цю систему. Росія систематично завдає ударів по енергетичній інфраструктурі ракетами та безпілотниками, знищуючи або пошкоджуючи енергетичні потужності України. ВП ЗАЕС окупована агресором із 2022 року. Ця станція виробляла 6 000 МВт електроенергії. Енергосистема України втратила приблизно дві третини довоєнних потужностей. ДТЕК, найбільша приватна енергетична компанія країни, постраждала особливо сильно: близько 70 % її теплових генеруючих потужностей було пошкоджено, зруйновано або захоплено. Людські втрати також були серйозними, оскільки інженери регулярно виконували ремонтні роботи під вогнем і зазнавали смертельних випадків та жертв у процесі. Основні причини відключення електроенергії – це інтенсивні удари ворога по енергетичній інфраструктурі, що призводить до аварійних відключень електроенергії в більшості регіонів, особливо за низьких зимових температур (діють спеціальні графіки).

Українські енергетики також спрямовують великі зусилля на відновлення енергетичної системи України. Розроблено перспективний план щодо модернізації виробництва та постачання електроенергії, метою якого є посилення роботи європейської енергетичної моделі в Україні в довгостроковій перспективі.

Система працює в умовах підвищених ризиків:

• пошкодження генерації та мереж,
• необхідності швидкого відновлення,
• дефіцит електроенергії та інших важливих ресурсів,
• застосування графіків відключень.

Це вимагає:

• надійного устаткування (зокрема, обладнання для АЕС, ТЕС тощо),
• гнучкого управління,
• резервування,
• кіберзахисту.

Як захищають електромережу в Україні

Захист електромережі в Україні є багаторівневою системою, яка поєднує інженерні рішення, автоматику, цифрові технології та операційне управління. Її головна мета – не допустити аварій або локалізувати їх за частки секунди, щоб уникнути каскадних відключень.

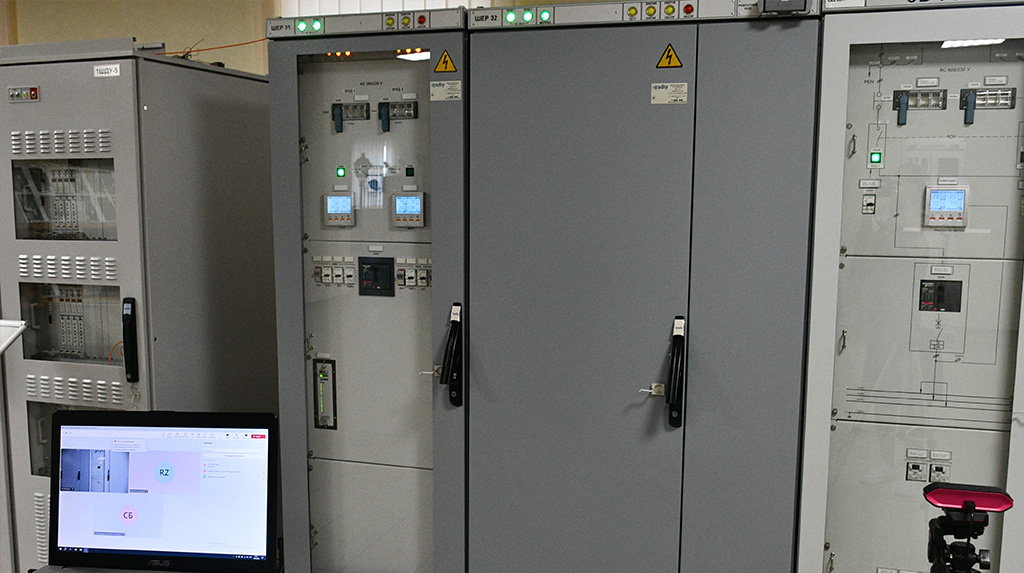

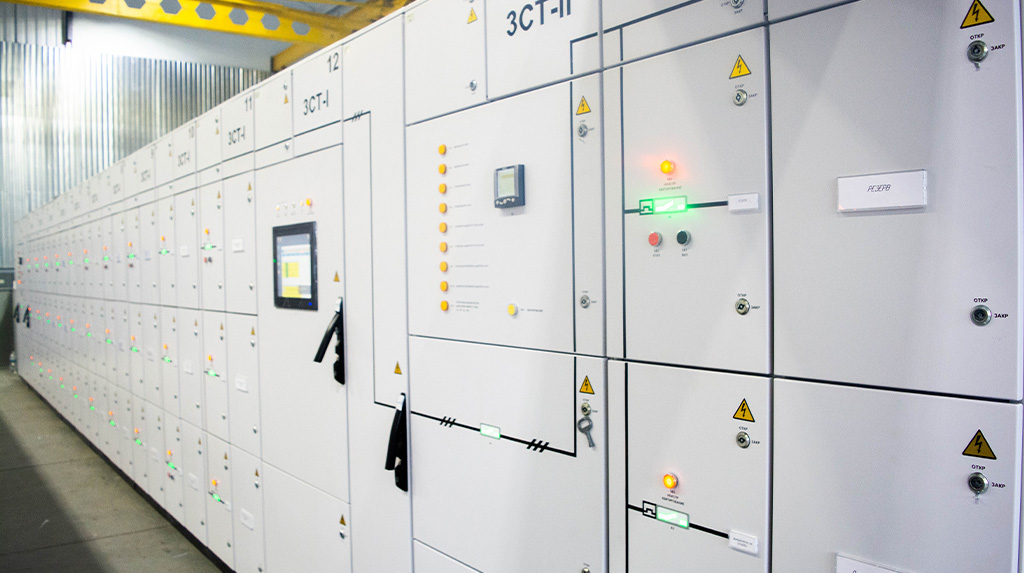

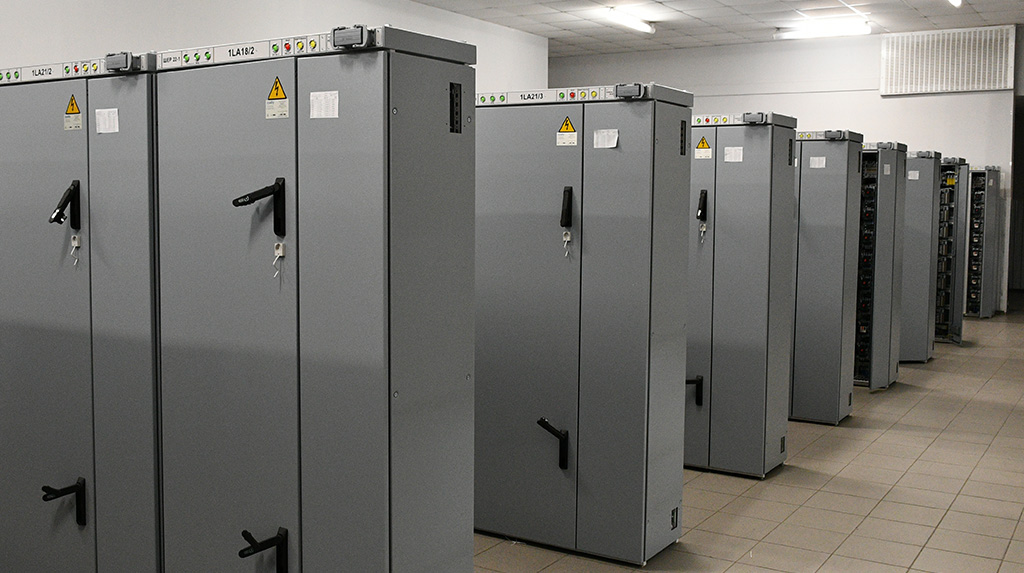

На технічному рівні ключову роль відіграє релейний захист і протиаварійна автоматика. Це спеціалізовані пристрої, які безперервно контролюють струм, напругу та частоту і миттєво відключають пошкоджені ділянки мережі. Додатково працюють системи автоматичного регулювання, що стабілізують параметри енергосистеми в реальному часі.

На рівні інфраструктури застосовується резервування та гнучка архітектура мережі. Лінії електропередачі та підстанції дублюються, а система секціонується, щоб у разі аварії можна було швидко перенаправити потоки електроенергії. Важливим фактором є і модернізація – впровадження трансформаторних підстанцій із цифровим керуванням та сучасних систем управління.

Централізоване управління здійснює Укренерго, яке координує роботу енергосистеми, балансує навантаження та оперативно реагує на аварійні ситуації через диспетчерські центри.

Окрему роль відіграє кібербезпека, адже сучасні електромережі є цифровими. Використовуються системи захисту від кібератак, моніторинг аномалій і сегментація мереж, що знижує ризики зовнішнього втручання.

В умовах підвищених ризиків також застосовуються додаткові рішення:

• резервні схеми живлення та мобільні підстанції,
• аварійні запаси обладнання для швидкого відновлення,
• графіки обмеження споживання для балансування системи,
• постійний моніторинг стану мереж у режимі 24/7.

Захист електромережі є комплексом технологій, інженерії та оперативного керування, що має працювати синхронно, забезпечуючи стабільність навіть у кризових умовах.

Безпека держави

Енергосистема України є не просто інфраструктурою, а стратегічним активом держави. Її сила і стійкість полягають у поєднанні атомної генерації, гнучких маневрових потужностей і цифрового керування.
